过渡接头

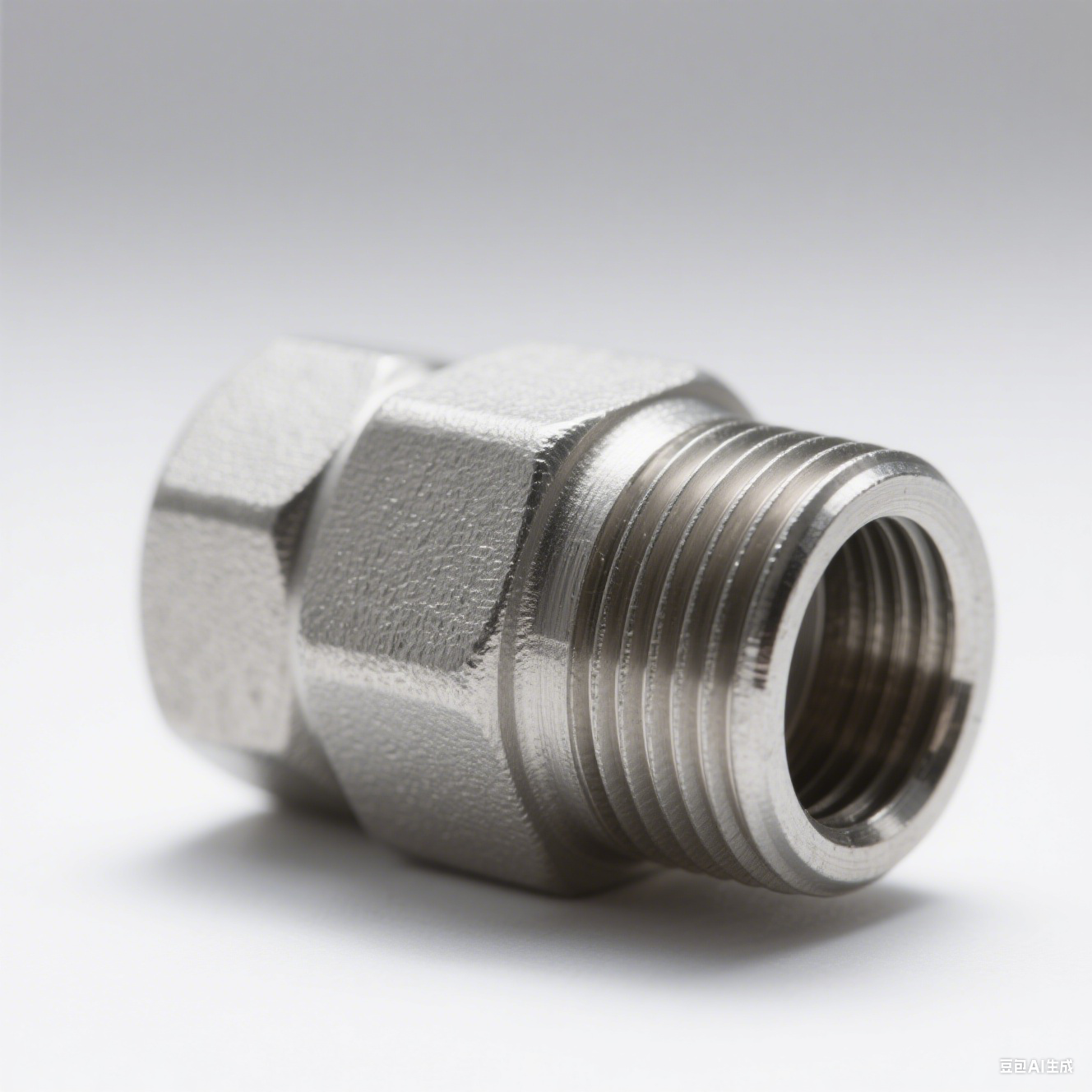

过渡接头是工业管路系统中用于连接不同规格、类型或材质管路的关键部件，广泛应用于液压、气动、燃油等领域。以下从结构类型、核心参数、选型要点三个维度进行专业解析，并附产品实拍示意图辅助理解。
过渡接头是工业管路系统中用于连接不同规格、类型或材质管路的关键部件，广泛应用于液压、气动、燃油等领域。以下从结构类型、核心参数、选型要点三个维度进行专业解析，并附产品实拍示意图辅助理解。
一、核心结构类型及适用场景
- 卡套式过渡接头
- 结构特点：采用双卡套咬紧式密封，前卡套呈 60° 锥面与接头体配合，后卡套起支撑作用
- 性能参数：工作压力 0-40MPa，适用温度 - 25℃至 120℃，适配钢管、不锈钢管等硬质管路
- 典型应用：挖掘机动臂油缸油路、液压破碎锤管路连接
- ORFS（O 形圈平面密封）过渡接头
- 创新点：将传统锥面密封改为 O 形圈与金属平面双重密封，拆卸后密封件可重复使用
- 优势数据：在 31.5MPa 压力下循环测试 5000 次无泄漏，安装扭矩误差允许 ±15%
- 行业标准：符合 ISO 8434-3 和 SAE J1453 规范，常见于进口液压系统
- 法兰式过渡接头
- 结构强度：采用 45# 钢锻造毛坯，经调质处理（硬度 HB220-250），爆破压力达额定工作压力 4 倍
- 安装要点：法兰平行度偏差需≤0.1mm/m，螺栓按对角顺序分三次拧紧至规定力矩（M10 螺栓推荐预紧力 35-40N・m）
- 特殊设计：部分型号集成排气阀，可在系统初次启动时排出管路空气
二、关键技术参数解析
- 螺纹连接系统
- 公制螺纹：如 M16×1.5，表示螺纹大径 16mm，螺距 1.5mm，牙型角 60°
- 英制管螺纹：G1/2（非密封管螺纹）与 Rc1/2（圆锥内螺纹）的区别在于是否带锥度
- 螺纹精度：液压系统关键部位需达 ISO 4H/5g 配合等级，表面粗糙度 Ra≤1.6μm
- 密封性能指标
- 静态泄漏率：≤0.1cm³/min（按 GB/T 3008-2007 标准，在额定压力下保压 5 分钟）
- 动态摩擦系数：采用聚四氟乙烯涂层的卡套，摩擦系数可降低至 0.08
- 老化性能：氟橡胶密封圈在 150℃热油中浸泡 1000 小时，体积变化率控制在 - 5% 至 + 10% 以内
- 材料选用规范
- 碳钢接头：20# 无缝钢管冷镦成型，表面镀锌钝化处理（锌层厚度≥8μm）
- 不锈钢接头：316 材质含钼量 2-3%，耐盐雾性能≥1000 小时（ASTM B117 标准）
- 特殊工况：海洋工程选用哈氏合金 C276，耐高温硫化氢腐蚀
三、工程选型五步法则
- 压力匹配：根据系统最高工作压力选择额定压力 1.5 倍以上的接头（如 31.5MPa 系统需选用 40MPa 级接头）
- 介质兼容性：矿物油选用丁腈橡胶密封，磷酸酯液压油需搭配氟橡胶，水乙二醇介质建议用 EPDM 材质
- 安装空间计算：六角螺母对边尺寸需预留 1.5 倍扳手操作空间，如 M27 接头需≥46mm 安装直径
- 温度适配：常规丁腈橡胶（-40~120℃）、氟橡胶（-20~200℃）、全氟醚（-20~300℃）
- 认证要求：船舶应用需通过 ABS 认证，食品行业选用 3A 卫生级接头，防爆场合需符合 ATEX 标准
